RCYD建筑垃圾專用永磁自卸式除鐵器選型完整方案

建筑垃圾工況特點：石料混雜鋼筋、鐵絲、鋼釘、廢扣件、鋼板，物料厚度大、落差高、粉塵大、帶速快、物料磨蝕性強，選型核心分皮帶參數、物料工況、磁場強度、安裝形式、結構防護、配套配置6 大維度，下面逐項講清楚。

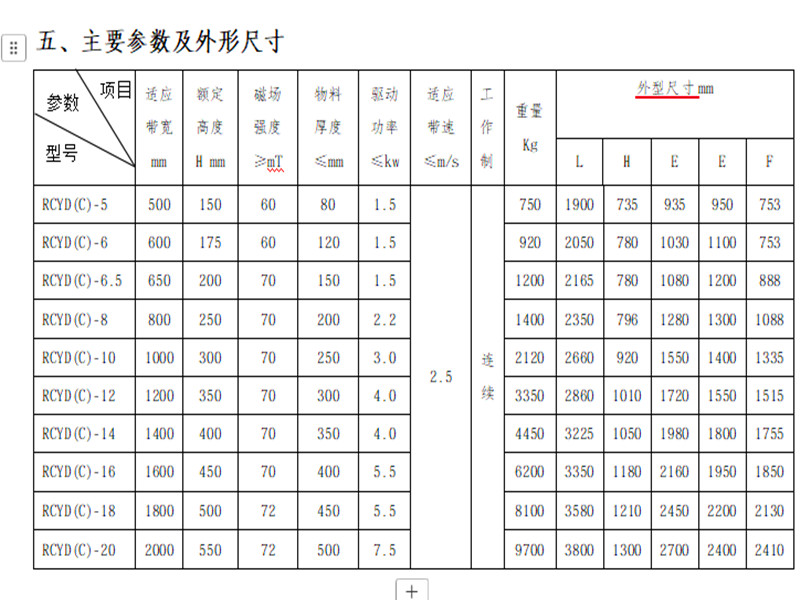

一、先確定基礎皮帶機參數(選型第一依據)



產量越大，物料堆疊越厚，需加大除鐵器懸掛高度、提升磁場強度。

二、物料工況判定磁場等級(建筑垃圾專用分 3 檔)

永磁自卸除鐵器核心指標：表面高斯、有效吸鐵深度，建筑垃圾嚴禁用普通砂石弱磁款。

1)輕度含鐵(少量鐵絲、細鋼筋，磚混破碎料)

表面磁場：3000–3800GS

適用：磚混建筑垃圾、細骨料再生料，料層≤150mm

2)中度含鐵(大量細鋼筋、鋼釘、小件扣件，主流建筑垃圾)

生產線標配款，90% 破碎站選用

表面磁場：4000–5000GS，加厚釹鐵硼磁系

有效吸料深度 250–320mm，適配料層 200–300mm，帶寬 800–1200 通用

3)重度含鐵(拆房大梁粗鋼筋、鋼板、鋼管、預制塊破碎料)

拆遷廢料、廠房拆除料，鋼筋密集、粗鋼件多

超強磁款：表面 5500–7000GS，多層復合磁組

吸鐵深度 350–450mm，厚料層、大鋼件專用，必須配加寬卸鐵膠帶、加厚耐磨刮板

三、懸掛安裝高度選型(直接影響除鐵效果)

懸掛高度 = 除鐵器底部到物料頂面距離，建筑垃圾標準：

普通 4000GS 常規款：懸掛高度 150–250mm;料層超 300mm 降低懸掛高度至 120–180mm

超強磁 5500GS 以上：懸掛高度 200–350mm，厚料不用壓低

?? 禁忌：高度超過 400mm，普通磁款完全吸不住底層鋼筋;落差大的進料口優先降低懸掛高度。

四、自卸本體結構選型(建筑垃圾耐磨、防砸核心)

1. 卸鐵膠帶(重中之重)

普通橡膠帶 1–3 個月磨穿，建筑垃圾必須選：

加厚耐磨環形膠帶，厚度≥12mm;

表層加耐磨橡膠層、橫向加防撕裂緩沖層;

含鐵量大選波紋擋邊膠帶，防止鋼筋滑落回料帶。

2. 刮料板(卸鐵刮板)

標準：聚氨酯耐磨刮板(優于橡膠，耐鋼筋切割);

重度含鐵雙刮板結構，一次刮凈粘磁鋼的細鐵絲。

3. 外殼防護

建筑垃圾粉塵大、碎石飛濺撞擊：

整機外殼加厚鋼板≥6mm;

磁箱全密封防塵結構，防止粉塵進入腐蝕磁塊;

邊角加裝防撞鋼板，緩沖大塊石料撞擊。

4. 驅動方式

兩種，按現場環境選：

齒輪減速電機驅動：穩定、扭矩大，粉塵多、重載建筑垃圾，故障率低;

電動滾筒一體式：占地小，空間狹窄小型破碎站使用，重載大產量不推薦。

五、兩種主流安裝形式，對應不同生產線

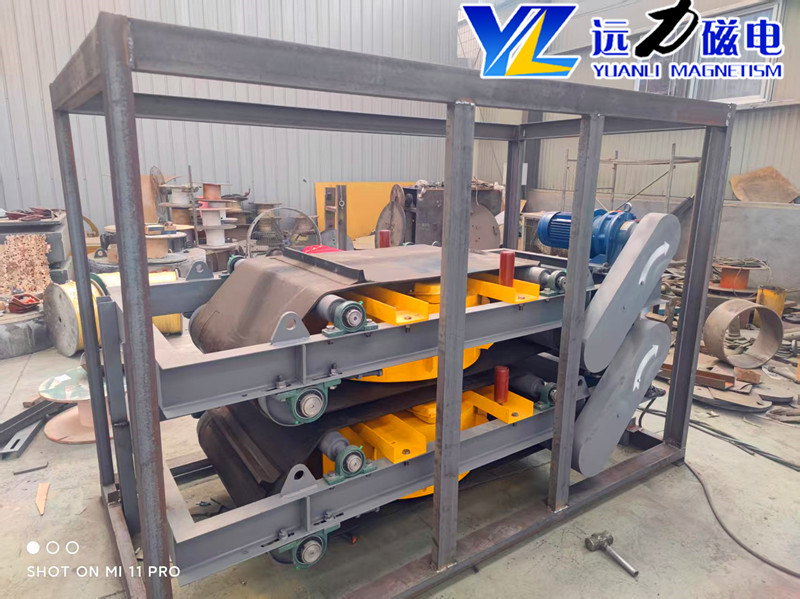

1. 懸掛式 RCYD(最常用，皮帶上方吊裝)

適用：皮帶機水平輸送、破碎機進料前端、一級除鐵;

優點：安裝簡單，配套吊鏈 / 電動升降裝置，可調節懸掛高度;

搭配建議：產線前端粗除鐵，提前撈走粗鋼筋，保護破碎機錘頭。

2. 管道式 / 下部吸鐵(選配，二次精細除鐵)

若再生骨料要求零含鐵，一級懸掛除不完細鐵絲，在出料皮帶下方加裝RCYC 管道除鐵器輔助，多用于制砂成品料。

六、配套輔助配置按需加裝

1、電動升降裝置

大塊石料卡料、檢修時一鍵提升除鐵器，不用人工拆卸，大型破碎站必選。

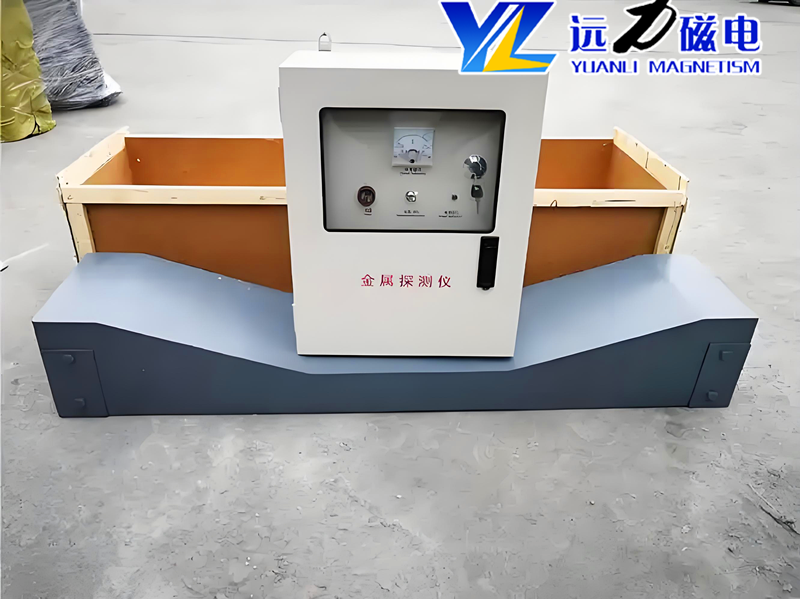

2、金屬探測儀聯動(強力推薦)

建筑垃圾常有厚鋼板、重型鋼件，普通除鐵器吸力不足;金屬探測儀檢測到超大鐵件，自動停機報警，防止鋼板進破碎機打壞錘頭。

搭配邏輯：金屬探測儀 + RCYD 永磁自卸除鐵器組合。

3、卸鐵集料斗

收集分離出的廢鋼筋，避免鐵料散落現場，方便集中清運。

4、防雨防塵罩

室外露天破碎站加裝，雨水、粉塵不侵蝕磁系與電機，延長使用壽命。

七、避坑選型要點(建筑垃圾專用區別普通砂石除鐵器)

不要選低磁 2500GS 以下普通款，只能吸鐵釘，鋼筋完全漏料;

禁止薄膠帶低配機型，建筑垃圾鋼筋尖銳，普通膠帶一周割破;

產量>150t/h、帶寬 1000 以上，直接上 4500GS 以上超強磁;

落差進料、石料飛濺大，必須加厚外殼 + 防撞護板;

潮濕拆遷建筑垃圾，要求磁塊密封防水，避免磁塊脫磁;

長期高溫工況(破碎機熱料)，選用耐高溫釹鐵硼磁系(80–120℃耐高溫款)。
